Нишевые световые линии SLOTT

натяжной потолок с нишевыми линиями Slott

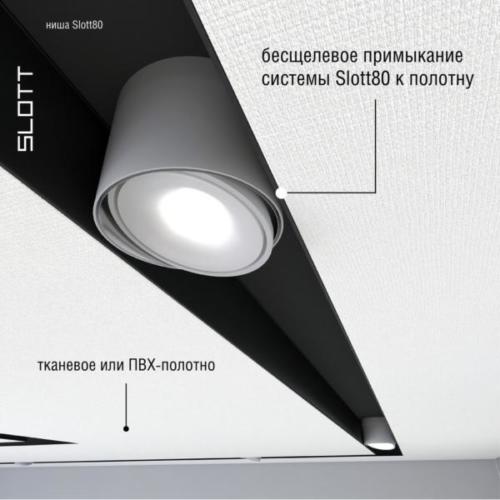

Бесщелевая система Slott предназначена для монтажа в натяжной потолок ПВХ или тканевый в качестве основного освещения (цвета белый и черно-белый) или в качестве базы в виде черной ниши для размещения дополнительных осветительных приборов и/или трек-системы.

Целевое назначение системы – использование светильника без рассеивателя с размещением источника света в скрытые полости, но допустимо применять рассеиватель из светопроницаемого полотна.

Система Slott может использоваться в интерьере в качестве:

  • основного освещения;
  • декоративного освещения;
  • альтернативы многоуровневым потолкам с целью зонирования помещения.

Нишевая линия Slott выпускается в трех цветовых решениях:

Белый муар

Белый муарИспользуется в качестве основного или декоративного освещения с применением светодиодной ленты различной мощности. Светодиодная лента размещается продольно в профиле.

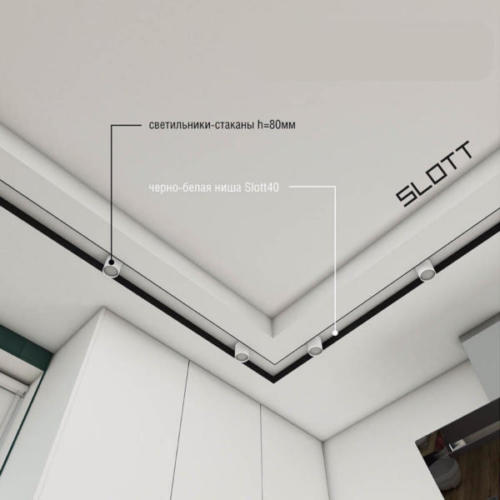

Черно-белый муар

Назначение соответствует профилю белого цвета, различие в цвете боковой видимой стороны с целью создания контрастной линии светильника.

Черный муар

Назначение – использование в качестве черной ниши для размещения в ней дополнительных осветительных приборов.

Продольная засветка черного профиля недопустима!


Структура нишевой линии Slott и демпферная система фиксации для ПВХ и тканевых полотен

Структура нишевой линии Slott и демпферная система фиксации для ПВХ и тканевых полотен

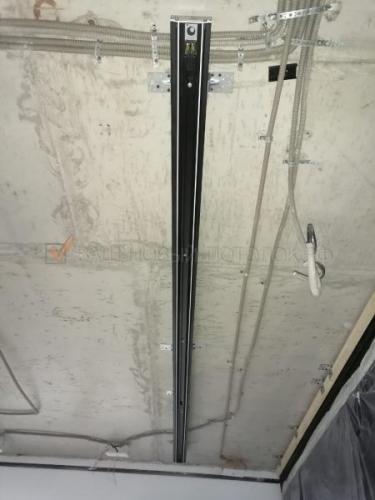

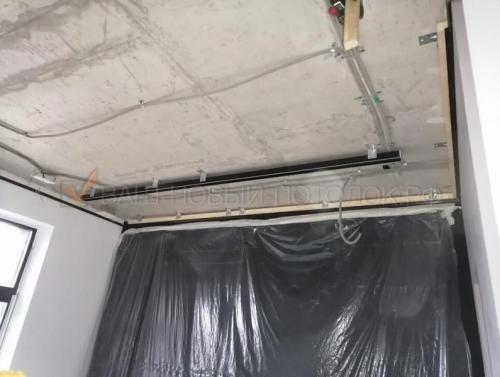

Монтаж системы Slott к основному потолку

Профиль Слотт является самонесущим и не требует устройства дополнительных конструкций. Для монтажа профиля достаточно закрепить его к основному потолку стальными уголками соответствующей длины с шагом 50-70 см с обеих сторон.

  • Крепеж саморезов в профиль осуществляется только в специальные места с целью не допустить повреждения лицевой радиальной поверхности отражателя.
  • Монтаж профиля к несущему перекрытию осуществляется через стальные уголки с достаточной жесткостью.

Монтаж системы Slott к основному потолку


Торцевые заглушки

Опциональным узлом системы Слотт является торцевая заглушка соответствующая одному из цветовых решений профиля. (Поставляется отдельно)

Схема монтажа

Торцевые заглушки


Варианты конфигурации нишевых линий Slott

Допустимы следующие элементы и конфигурации:

конфигурации нишевых линий Slott

Более сложные схемы стыковок допустимы только в случае использования системы Slott с рассеивателем из полупрозрачного полотна либо с использованием системы Slott в черном цвете с монтажом дополнительных светильников


Технические характеристики, комплектация и монтаж

Габаритные размеры профиля:

Габаритные размеры профиля

Комплектация профиля:

  • Профиль Slott 2100 мм окрашенный
  • Демпфер по длине профиля
  • Угловой соединитель — 2 шт
  • Прямой соединитель — 2 шт

Комплектация торцевой заглушки:

  • Торцевая заглушка с демпфером — 1 шт
  • Шурупы для монтажа торцевой заглушки — 4 шт

Варианты цвета


Монтаж

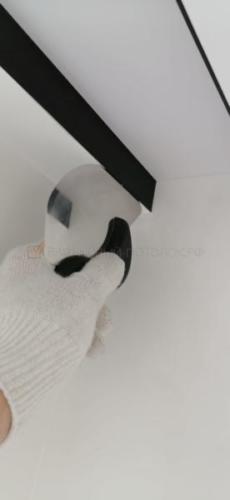

Для системы SLOTT не требуется специальный раскрой на производстве. Заправка полотна в профиль происходит после полной установки полотна в помещении, как на холодную, так и с подогревом материала. Основным инструментом при заправки полотна является шпатель для тканевых полотен.

  • Для качественного и легкого монтажа рекомендуем использовать тканевый шпатель импортного производства, предварительно зашлифованный мелкой шкуркой.

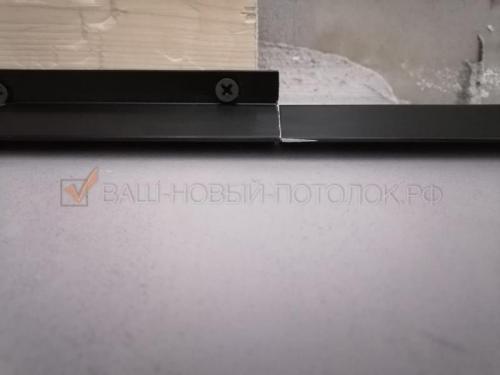

  • Для распиловки профиля необходимо применять профессиональный инструмент, от качества инструмента напрямую зависит качество стыка профилей.

Подбор LED ленты:

Светодиодная лента подбирается исходя из условий к требуемой освещенности и общей длины световых линий. В зависимости от качества и производителя ленты, при ее продольном расположении могут возникнуть дефекты засветки — темная полоса по центу радиального рассеивателя или отражение точек светодиодов («жемчуг»). Рекомендуем предварительно провести испытания на качество засветки перед монтажом светильников.

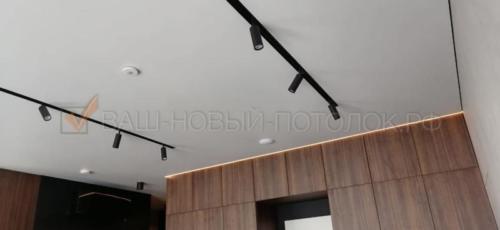

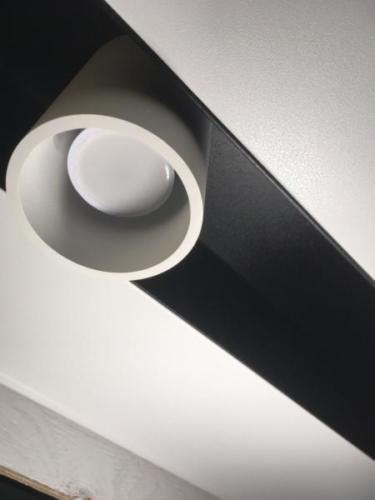

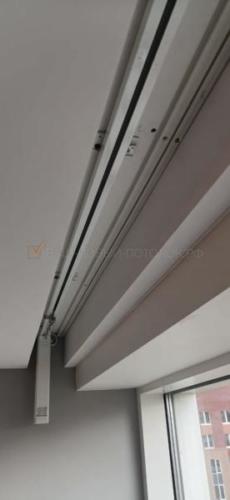

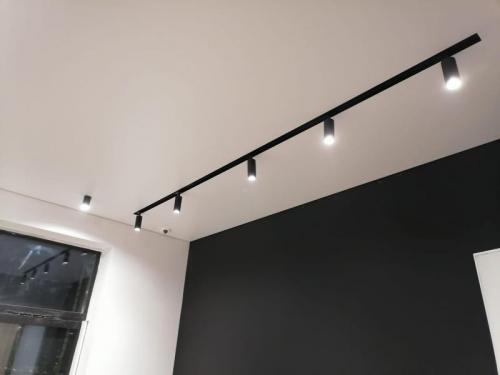

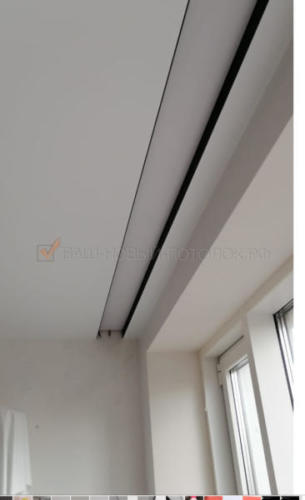

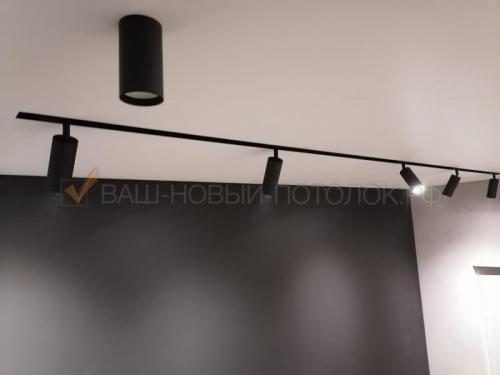

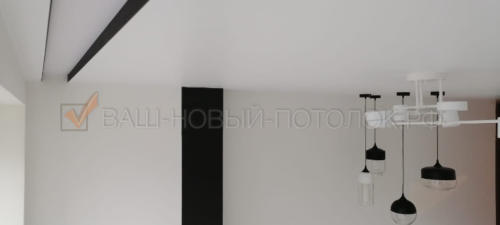

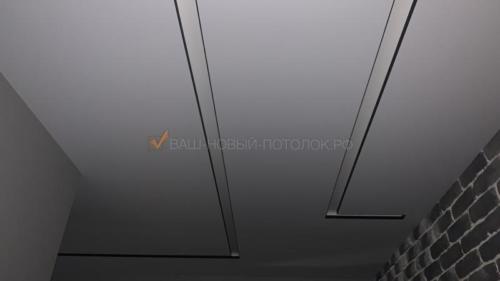

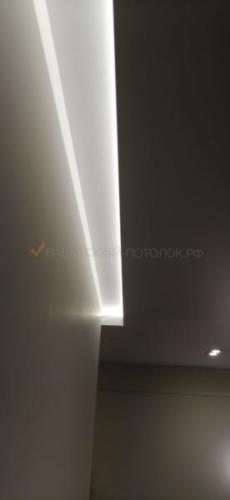

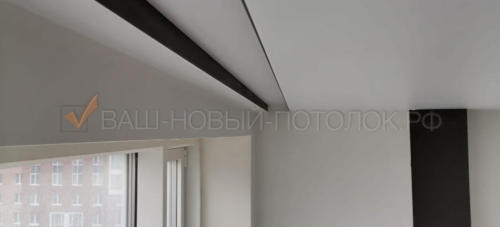

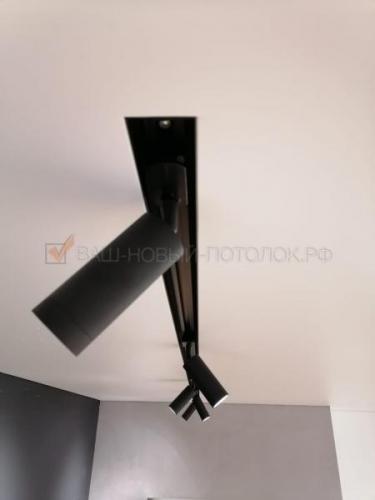

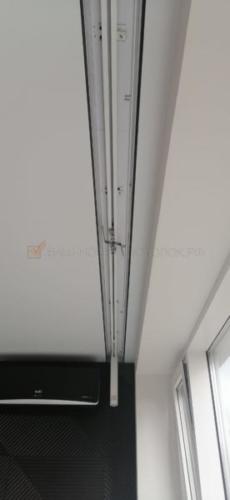

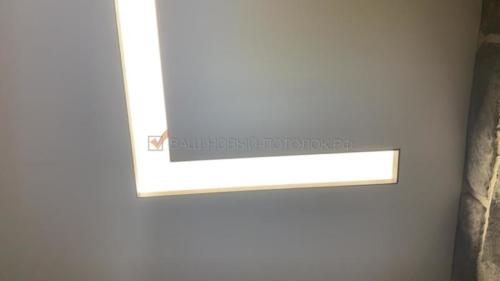

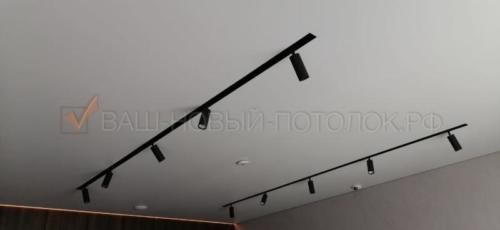

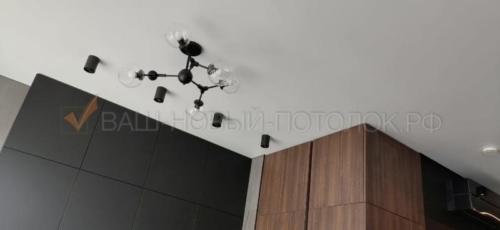

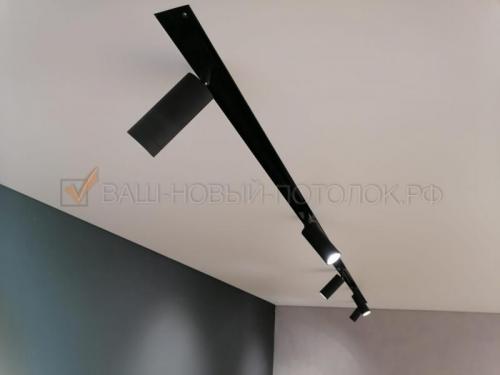

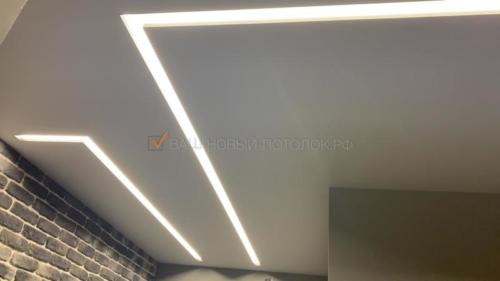

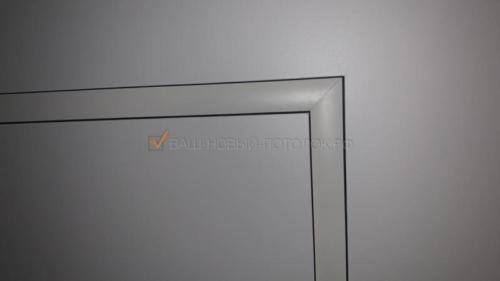

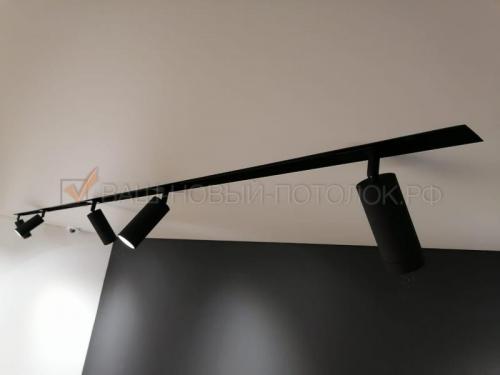

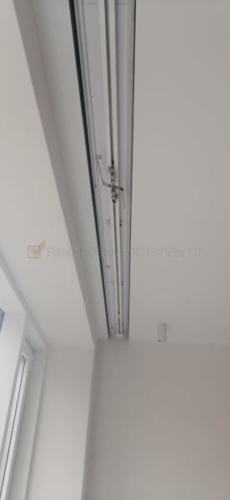

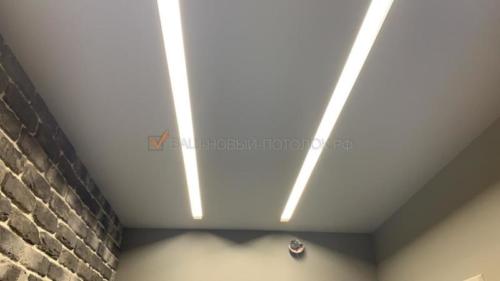

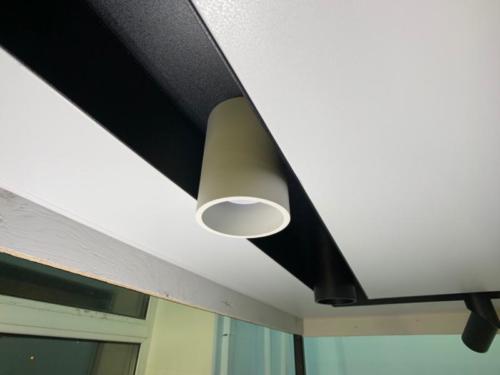

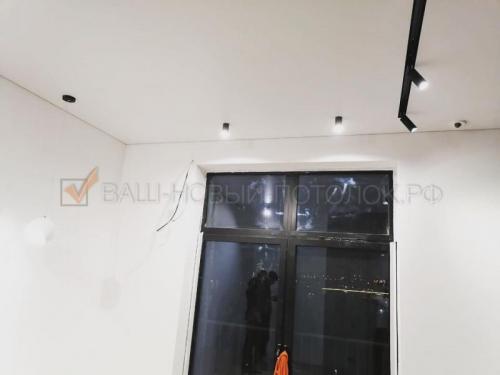

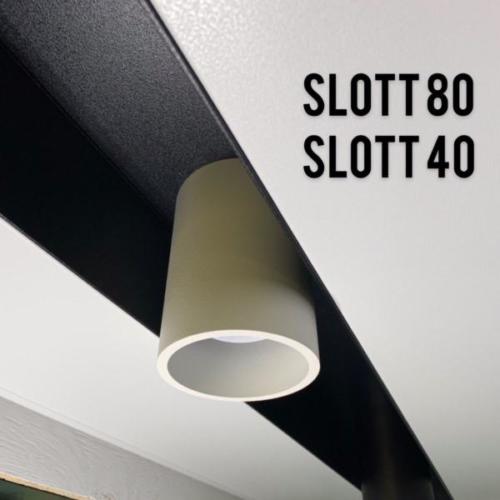

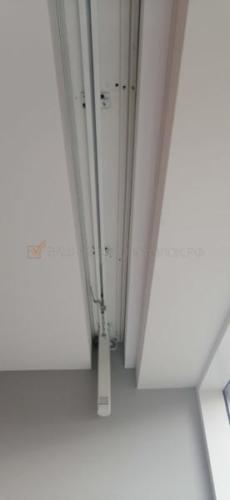

Фотогалерея
